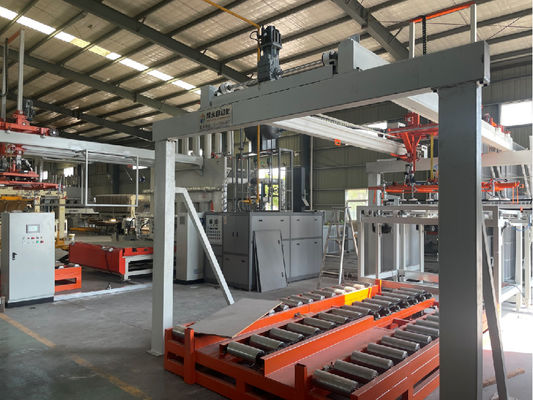

Linea di stampa automatica a breve ciclo YF-YLI

1.Sezione del substrato

●Rulli di alimentazione a piattaforma Qty: 2pcs

Applicazioni:Questa stazione è utilizzata per lo stoccaggio del substrato (preparazione).

Parametri:Specificità della targa di consegna: 1220×2440 mm

Specificità del rullo: 133 mm

Velocità di trasporto: 7 m/min

Altezza di lavoro: 200 mm

Altezza della pila di piastre: 1300 mm

carico massimo: 3000kn

Potenza del motore: 0,75 kW

● Tavolo di sollevamento Qty: 1 pezzo

Applicazioni:Questa stazione è la stazione di lavoro del substrato, che si alza automaticamente alla posizione di spinta, e il spinta spinge il substrato nel polverizzatore del substrato.la tavola di sollevamento idraulica sale automaticamente all'altezza di un substrato per prepararsi alla successiva spinta continua del substrato.

Parametri:Specificità della targa di consegna: 1220×2440 mm

Specificità del rullo: 133 mm

Velocità di trasporto: 7 m/min

Altezza di lavoro: 200 mm

Altezza della pila di piastre: 1300 mm

Carico massimo: 3000 kg

Potenza del motore: 3 kW

● Macchine per il recupero dei pad Qty: 1 pezzo

Applicazioni:Quando le tavole sul tavolo di sollevamento alimentato da tavola sono esaurite,le tavole di supporto sul tavolo di sollevamento vengono automaticamente trasferite alla macchina di riciclo delle tavole di supporto ((E posizionate in modo ordinato nella macchina di riciclo)

Parametri:Specificità della targa di consegna: 1220×2440 mm

●Macchine per l'aggancio di tavole Qty: 1 pezzo

Applicazioni:Questa attrezzatura è una struttura pneumatica con placca a gancio,che separa i substrati dalla piattaforma di sollevamento del substrato e li aggancia uno per uno alla piattaforma di posizionamento del substrato attraverso il raccoglitore di polvere.

Parametri:Specificità della targa di consegna: 1220×2440 mm

●Macchina per la polvere di substrato Qty: 1 pezzo

Applicazioni:Prima che il substrato entri nella macchina per la polvere, il materiale deve essere riempito con una spazzatura di polvere.2 serie di rulli a pressione pneumatici all'ingresso del raccoglitore di polvere sono abbassati per fissare il substrato in modo che il substrato entri senza intoppi nella macchina della polvere.

Prima che il substrato entri nella macchina per la polvere, il materiale deve essere riempito con una spazzatura di polvere.2 serie di rulli a pressione pneumatici all'ingresso del raccoglitore di polvere sono abbassati per fissare il substrato in modo che il substrato entri senza intoppi nella macchina della polvere.

Aspirapolvere a pressione negativa preparato dai clienti

Parametri:Specificità della targa di consegna: 1220×2440 mm

Specificità del rullo: 133 mm

Velocità di trasporto: 25 m/min

Potenza del motore: 2,75 kW

Flusso d'ispirazione: 3600 m3/h

Velocità dell'aria: 22 m/s

●Tavolo a rulli di posizionamento a centro di cartone grezzo Qty: 1 pezzo

Applicazioni:Questa attrezzatura viene utilizzata per posizionare il substrato al centro in modo che la macchina di trasferimento può trasferire con precisione il substrato alla macchina di alimentazione

Parametri:Specificità della targa di consegna: 1220×2440 mm

Velocità di trasporto: 25 m/min ((Velocità regolabile)

Potenza del motore: 0,75 kW

●Macchine per il trasferimento di materiale grezzo per il sollevamento di tavole Qty: 1 pezzo

Applicazioni:Questa attrezzatura include un carrello a aspirazione a vuoto che può stabilizzare il substrato dal posizionamento e dal centro del tavolo a rotoli

L'aspirazione accurata sale, l'auto sportiva si trasforma nella parte superiore della macchina di alimentazione, il carrello del bicchiere aspiratore sottovuoto scende e posiziona con precisione il substrato sulla cintura della macchina di alimentazione.

Parametri:Specificità della targa di consegna: 1220×2440 mm

Velocità di trasporto: 28 m/min ((Velocità regolabile)

Carico massimo: 60 kg

Potenza del motore: 3-4kw

2.Macchine per rivestimento di carta Qty: 1 pezzo

Applicazioni:Invece di completare manualmente il lavoro di pavimentazione di carta di melamina.

Parametri:Specificità della targa di consegna: 1220×2440 mm

Velocità andata e ritorno: 100 m/min ((Velocità regolabile)

Potenza del motore: 22kw (servosistemi)

Caratteristiche:Adottando il controllo del sistema servo, il pavimentatore di carta funziona senza intoppi e il posizionamento è preciso.

3.Casella di controllo elettrica (controllo completo)

Applicazioni:Per il controllo di tutte le sezioni.

Caratteristiche:Adottando il controllo del sistema servo, il pavimentatore di carta funziona senza intoppi e il posizionamento è preciso.

Elenco deiaccessori principali
